Огранка реального кристалла является более сложной, поскольку скорость роста тех или иных граней определяется, кроме их физических свойств, внешними условиями. При этом эквивалентные грани могут оказаться различными по геометрическим размерам, а в кристалле одновременно проявляются грани, входящие в различные правильные системы. Возможны также ситуации, когда несвязанные элементами симметрии грани имеют одинаковые свойства роста.
Разбиение кристаллов по категориям основано на возможности выделения .
направлением называется такое направление, которое преобразуется само в себя при действии всех элементов симметрии данного класса. Чем меньше единичных направлений в кристалле, тем более он симметричен. Возможны следующие случаи
В кристаллах, в которых возможно выделение нескольких единичных направлений, относят к . Такие кристаллы обладают наиболее ярко выраженной анизотропией свойств.
В кристаллах, в которых существует единственное единичное направление, относят к . В таких кристаллах свойства вдоль единичного направления обычно сильно отличаются от свойств во всех других направлениях.
И, наконец, кристаллы, в которых нет единичных направлений, относят к . Свойства таких кристаллов близки к изотропным.
Для того, чтобы элемент симметрии – поворотная или инверсионная ось — не действовал на некоторое направление, необходимо, чтобы этот элемент симметрии был либо совпадал с этим направлением, либо являлся перпендикулярной к направлению осью симметрии второго порядка (возможно, инверсионной). Этот принцип позволяет легко разделить классы симметрии по категориям
кристаллах, не содержащих элементов симметрии или содержащих только центр симметрии, любое направление является единичным. Такие кристаллы принадлежат к низшей категории
кристаллах, обладающих только одной осью второго порядка (возможно, инверсионной), единичными направлениями являются направления вдоль оси и перпендикулярно к ней. Эти кристаллы принадлежат к низшей категории.
кристаллах, обладающих только тремя осями второго порядка (возможно, инверсионными), направления вдоль взаимно перпендикулярных осей симметрии переходят сами в себя. Таким образом, в этих кристаллах находится три единичных направления, и они также принадлежат к низшей категории.
кристаллах, обладающих одной осью симметрии третьего, четвертого или шестого порядка, только направление вдоль оси является единичным. Таким образом, эти кристаллы относятся к средней категории.
Во всех остальных кристаллах есть несколько осей порядка выше второго, действие которых не позволяет появиться единичному направлению. Такие кристаллы будут относиться к высшей категории.
Распределение кристаллов по кристаллическим системам основано на выделении общих, одинаковых по типу и расположению, элементов симметрии. Эти элементы симметрии называют определяющими элементами симметрии. Всего возможно семь кристаллических систем
1. В кристаллах триклинной системы может не быть ни одного элемента симметрии (ось первого порядка) или быть только центр симметрии (инверсионная ось первого порядка).
В кристаллах моноклинной системы может быть только одна ось второго порядка, возможно, инверсионная (плоскость симметрии).
В ромбических кристаллах должны быть три оси второго порядка, возможно, инверсионных.
В тригональных кристаллах должна быть одна ось третьего порядка, возможно, инверсионная.
В тетрагональных кристаллах должна быть одна ось четвертого порядка, возможно, инверсионная.
В гексагональных кристаллах должна быть одна ось шестого порядка, возможно, инверсионная.
В кубических кристаллах должно быть четыре оси третьего порядка.
соответствии с приведенным выше анализом возможных элементов симметрии в кристаллах различных категорий, можно сделать вывод о том, что
низшей категории принадлежат кристаллы триклинной, моноклинной и ромбической системы;
средней – кристаллы тригональной, тетрагональной и гексагональной системы;
высшей – кристаллы кубической системы.
Существенно, что в кристаллографии направление координатных осей по возможности связывается с элементами симметрии. Правила, по которым выбираются координатные оси, называются правилами установки.
триклинной системе координатные оси невозможно связать с элементами симметрии, поэтому оси выбирают параллельно ребрам или перпендикулярно граням кристалла.
моноклинной системе есть единственный элемент симметрии – ось второго порядка (возможно, инверсионная), параллельно ей направляют ось Y. Оси X и Z направляют вдоль ребер или перпендикулярно граням кристалла в плоскости, перпендикулярной оси Y.
ромбической системе обязательно присутствуют три оси второго порядка (возможно, инверсионные), параллельно им направляют оси X, Y, Z.
кристаллах средней категории ось Z направляют вдоль выделенной оси (третьего, четвертого или шестого
порядка), а оси X и Y перпендикулярно оси Z так, что в тригональной и гексагональной системе угол между ними равен 120, а в тетрагональной — 90 . Очевидно, оси X и Y эквивалентны друг другу. Направление осей X и Y выбирают вдоль осей симметрии второго порядка, при их отсутствии – перпендикулярно плоскостям симметрии, при их отсутствии – параллельно ребрам и перпендикулярно граням кристалла.
кристаллах кубической системы обязательно существуют четыре оси третьего порядка, оси X,Y и Z направляют равнонаклонно к ним. В этих направлениях в кубических кристаллах проходят оси второго или четвертого порядка.
Выбор координатных осей задает сингонию кристалла. Так как в тригональной и гексагональной системах выбор координатных осей одинаков, они входят в одну – гексагональную – сингонию.
Из-за того, что направления координатных осей связаны с элементами симметрии, элементы симметрии могут находиться только в строго определенных кристаллографических направлениях. Для каждой кристаллической системы определены от одного до трех главных направления, называемых , в которых могут располагаться элементы симметрии.
Главные трансляционные направления в кристаллах различной симметрии.
Правила записи символов Германа-Могена класса симметрии
Главные направления используют при записи классов симметрии в символике Германа-Могена. Выделяют три позиции записи, в каждой из которых последовательно записывают ось симметрии, идущую вдоль каждого главного направления. Если перпендикулярно к этому направлению проходит плоскость симметрии. то элемент симметрии записывают в виде дроби: в числителе – ось, в знаменателе – плоскость симметрии.
Простые формы кристаллов
Анализ элементов симметрии различных кристаллов свидетельствует, что нередко совершенно различные на вид многогранники принадлежат к одному и тому же классу симметрии. Ранее мы уже выяснили, что многогранники в виде куба и октаэдра, несмотря на совершенно разную внешнюю форму, обладают одинаковыми элементами симметрии 3L44L36L29РC.
Можно привести и другие примеры геометрических фигур, которые имеют разную внешнюю форму, но одинаковые наборы элементов симметрии. Подобных примеров, когда одной совокупности элементов симметрии отвечают различные вариации кристаллических многогранников, можно отыскать бесконечное количество.
Отсюда следует, что для полной характеристики внешней морфологии кристаллов недостаточно ограничиваться одними элементами симметрии, а необходимо также принимать во внимание их внешний вид.
По внешнему огранению кристаллы разделяются на две группы. К первой относятся такие кристаллы, которые при своем идеальном развитии состоят из одинаковых и симметрично расположенных граней. Таковы куб, октаэдр, тетраэдры и другие полиэдры. Такого вида многогранники представляют собой простые формы.
Простой формой называется совокупность граней, связанных между собой элементами симметрии, свойственными данному классу симметрии.
Ко второй группе относятся идеальные кристаллы, обладающие различными по очертаниям и величине гранями. Например, “кирпичик” имеет грани трех сортов в виде прямоугольников различного размера, пирамида ограничена гранями двух сортов: треугольными и одной шестиугольной в основании. Грани разной формы, принадлежащие одной геометрической фигуре, называются комбинациями и представляют собой совокупность двух или нескольких простых форм.
Вывод простых форм, присущих тому или иному классу симметрии, основан на размножении плоскости с помощью соответствующей данному классу совокупности операций симметрии. Каждый класс симметрии характеризуется соответствующими ему простыми формами.
Всего существует 47 простых форм кристаллов.
Простые формы кристаллов низшей и средней категории
Для кристаллов низшей и средней категории возможны 22 простые формы (рис. 1.13 – 1.17) из них в сингониях низшей категории встречаются семь типов (рис. 1.13).
Моноэдр — форма, представленная только одной гранью. Пинакоид состоит из двух взаимно параллельных граней. Диэдр образуется двумя пересекающимися одинаковыми по величине и очертанию гранями. Различают диэдр осевой (сфеноид), в котором две грани пересекаются друг с другом по оси симметрии 2-го порядка, и диэдр плоскостной (дома), в котором две грани связаны между
Рис. 1.13. Простые формы низшей категории:
а – моноэдр; б – пинакоид; в,г – диэдры плоскостной (дома) и осевой (сфеноид); д – ромбическая призма; е – ромбические тетраэдры, правый и левый; ж, з – ромбическме пирамида и дипирамида
собой плоскостью симметрии. Ромбическая призма образована четырьмя попарно параллельными гранями. Поперечное сечение такой формы ¾ ромб. В триклинной сингонии встречаются две первые из перечисленных простых форм, в моноклинной ¾ все четыре.
В ромбической сингонии представлены все четыре перечисленные простые формы и к ним добавляются ромбический тетраэдр, ромбические пирамида и дипирамида.
Грани Ромбический тетраэдр сложен четырьмя равными косоугольными треугольникам. Различают два рода ромбических тетраэдров, относящиеся к правой и левой формам. Они соотносятся один к другому как предмет и его зеркальное отражение. Подобные зеркально равные многогранники встречаются и в других сингониях и называются энантиоморфными.
Из рассмотренных простых форм низшей категории в среднюю ¾ переходят только моноэдр и пинакоид. Помимо них, в кристаллах средней категории встречаются 25 новых типов простых форм. Сюда относятся, призмы, пирамиды и дипирамиды (рис. 1.12). Они различаются по форме поперечного сечениям, перпендикулярного главной оси симметрии. Тригональные имеют в сечении равносторонний треугольник (тригон), тетрагональные ¾ квадрат (тетрагон), гексагональные ¾- правильный шестиугольник (гексагон).
В планальных классах симметрии в дополнение к главной оси, имеются еще и плоскости симметрии, проходящие вдоль этой оси. Последние обуславливают появление таких простых форм, как дипризмы и дипирами. Действие продольных плоскостей симметрии заключается в том, что они удваивают каждую грань призмы или пирамиды и, в результате этого, образуются дипризмы и дипирамиды, поперечные сечения которых имеют дитригональный, дитетрагональный или дигексагональны контуры. Удвоение граней не повышает симметрию многоугольника, поскольку две новые грани, замещающие грани призм или пирамид отличаются по величине одна от другой. Например, шесть сторон дитригональной призмы связаны между собой осью L3, а не осью L6.
Особняком стоят тетрагональный тетраэдр, ромбоэдр, тригональный и дитригональный скаленоэдры (рис. 1.15)и серия трапецоэдров (рис. 1.16).
Рис. 1. 14. Призмы, пирамиды и дипирамиды средней категории (верхний ряд – их сечения):
а – тригональная; б – дитригональная; в – тетрагональная; г – дитетрагональная; д – гексагональная; е – дигексагональная
а) б) в) г)
Рис.1.15. Тетрагональный тетраэдр (а); ромбоэдр (б); тетрагональный скаленоэдр; (в) и тригональный скаленоэдр (г)
а) б) г)
Рис.1.16. Трапецоэдры: тригональный (а); тетрагональный (б); гексагональный (в)
Все четыре грани тетрагонального тетраэдра представляют собой равнобедренные треугольники, а его сечение, нормальное к оси L4 ¾ квадрат.
Ромбоэдр относится к простым формам тригональной сингонии и предствляет собой многогранник в виде деформированного куба, вытянутый или сжатый по одной из тройных осей L3. Каждая из его шести граней имеют форму ромба, причем верхняя тройка ромбов повернута относительно нижней тройки ромбов на 600 вокруг главной оси.
Тетрагональный и тригональный скаленоэдры образованы гранями, имеющими форму разносторонних треугольников. Пары их нижних граней расположены симметрично между парами верхних. Тетрагональный скаленоэдр можно представить как простую форму, полученную удвоением граней тетрагонального тетраэдра. Аналогично этому, тригональный скаленоэдр образуется при удвоении граней ромбоэдра. При этом каждая грань ромбоэдра делится пополам вдоль нормальной к ней плоскостью симметрии и поэтому пара верхних граней расположена симметрично между двумя парами нижних.
Группа из трех трапецоэдров, относящихся к простым формам тригональной, тетрагональной и гексагональной сингоний, объединяет многогранники, грани которых пересекают в двух точках главную ось соответственно L3, L4. или L6. Тригональный трапецоэдр имеет шесть граней, тетрагональной ¾ восемь, а гексагональный ¾ двенадцать. В отличие от скаленоэдров с симметричным расположением верхних и нижних граней у трапецоэдров наблюдается несимметричное расположение. Грани трапецоэдров представляют собой четырехугольники с двумя равными смежными сторонами. Из элементов симметрии в трапецоэдрах присутствуют только простые оси. Поскольку нижние и верхние грани у них расположены асимметрично различаются правые и левые трапецоэдры.
Таким образом, низшая и средняя категории содержат в общей сложности 22 простые формы. Из них моноэдр, диэдр, пинакоид, призмы, пирамиды являются незамкнутыми, открытыми формами, а тетраэдры, дипирамиды, трапецоэдры, скаленоэдры, ромбоэдр ¾ закрытыми. Закрытые формы полностью замыкают пространство, а открытые не замыкают его и могут появиться лишь в комбинации с другими простыми формами.
1.8.2. Простые формы кристаллов высшей категории
Ни одна из ранее разобранных простых форм кристаллов низшей и средней категорий в высшую категорию не переходит. Зато в кристаллах кубической сингонии находятся 15 новых типов простых форм.
Среди названий простых форм кристаллов кубической сингонии преобладают сложные, составные. В основу их номенклатуры положены названия несколько основных форм, из которых путем усложнения получаются остальные. К этому названию добавляется наименование и число полученных в результате усложнения новых граней. Исходными простыми формами являются: тетраэдр, гексаэдр (куб) и октаэдр. Усложненные простые формы кубической сингонии получаются путем удвоения, утроения, учетверени и ушестерения числа граней исходных форм.
У кубического тетраэдрачетыре грани в виде правильных треугольников “Надстраивая” на каждой грани тетраэдра по три дополнительных треугольника получим тригон-тритетраэдр. Повторяя эту операцию, но придаавя трем дополнительным гранкам форму четырехугольника и пятиугольника получим тетрагон-тритетраэдр и пентагонтритетраэдр соответственно. И наконец заменим грани тетраэдра шестью дополнительными треугольными гранками получим гексатетраэдр (рис. 1.17).
Октаэдр имеет восемь граней в виде правильных треугольников и в результате их усложнения дает новую серию многогранников, аналогичную тетраэдрической. Утраивая грани октаэдра, получаем последовательно тригон-триоктаэдр, тетрагон-триоктаэдр и пентагон-триоктаэдр с новыми гранями соответственно в форме треугольников, четырехугольников и пятиугольников. Ушестерив октаэдрические грани, приходим к новой простой форме гексоктаэдру (рис. 1.18). Гексоктаэдр самая симметричная простая форма с наибольшим числом. Их у него 48, поэтому в литературе гексоктаэдр часто называют «48-гранником».
а) б) в) г) д)
Рис.1.17. Тетраэдр (а); тригон-тритетраэдр (б); тетрагон-тритетраэдр (в); пентагон-тритетраэдр (г); гексатетраэдр (д)

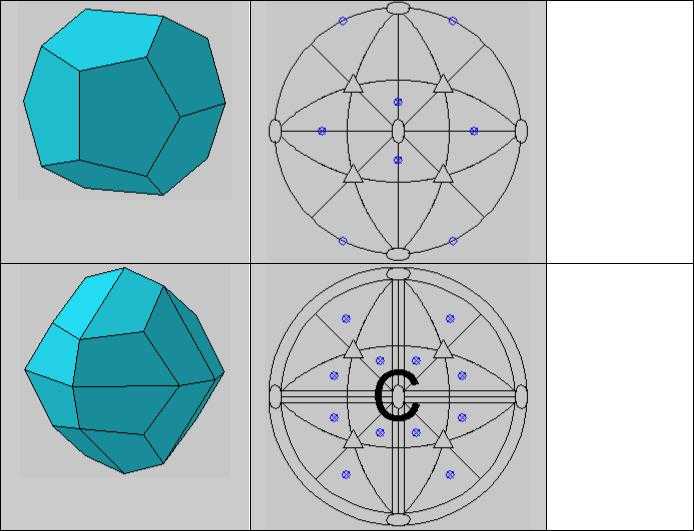

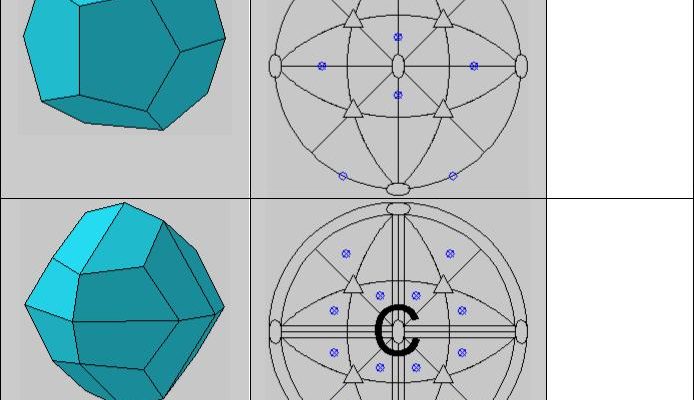

Рис.1.18. Октаэдр (а); тригон-триоктаэдр (б); тетрагон-триоктаэдр (в); пентагонтриоктаэдр (г); гексоктаэдр (д)
Из куба (гексаэдра) (рис. 1.19, а) получается четыре новые простые формы. Надстраивая на гранях куба четырехгранные пирамиды, получаем тетрагексаэдр (рис. 1.19, б). В старых учебниках по кристаллографии такую форму часто называли пирамидальным кубом.
а) б)
Рис. 1.19. Гексаэдр (а); тетрагексаэдр (б)
Притупляя ребра куба гранями, одинаково наклоненными к координатным осям, получаем ромбический додекаэдр или просто ромбододекаэдр. Каждая из 12 граней которого ромбододекаэдра имеет форму ромба (рис. 1.20). Надстраивая на гранях куба двухскатные “крыши”, получаем пентагондодекаэдр, 12 граней которого имеют форму пятиугольников (рис. 1.21, а). Наконец, удваивая каждую грань пентагондодекаэдра, получаем дидодекаэдр (рис. 1.21, б). Каждая из 24 его граней имеет форму трапеции.
Рис. 1.20. Ромбо додекаэдр
Рис.1.21. Пентагон-додекаэдр (а) и дидодекаэдр (б)
В результате, мы перечислили 47 простых форм, возможных в идеальных кристаллах. В таблице 1.5 приведены простые формы для каждого класса симметрии, их названия и символы. Символ грани зависит от класса симметрии и принятой кристаллографической установки. Например, символ (001) в кубической сингонии соответствует грани куба, а в тетрагональной ¾ грани пинакоида или моноэдра. Символа приобретает однозначный смысл только в том случае, когда соблюдаются правила кристаллографической установки или выбора единичной грани.
а) б) в) г)
Рис. 1.22. Куб (а), октаэдр (г) и их комбинации (б, в)
На реальных кристаллах покрытых комбинациями простых форм нередко возникают трудности при установлении принадлежности грани той или иной простой форме. На кристаллах алмаза четырехугольные грани тетрагон-триоктаэдра в присутствии гексаэдра видоизменяются в треугольники. Точную принадлежность к простой форме можно надежно установить с помощью гониометра. В его отсутствии для выявления истинных очертаний граней той или иной простой формы в комбинации необходимо мысленно продолжить до взаимного пересечения все грани исследуемой формы, не принимая во внимание грани других форм, входящих в комбинацию.
Для облегчения диагностики простых форм и их кристаллографических символов можно использовать таблицу 1.5.
Таблица 1.5. Символы простых форм в различных классах симметрии
(перенаправлено с «Тетрагонтриоктаэдр»)
Дельтоида́льный икоситетра́эдр (от «дельтоид» и др.-греч. — «двадцать», — «четыре», — «грань»), также называемый тетрагонтриокта́эдром (от др.-греч. — «четыре», — «угол», — «три», — «восемь» и — «грань»), — полуправильный многогранник (каталаново тело), двойственный ромбокубооктаэдру.
Составлен из 24 одинаковых выпуклых дельтоидов.
Имеет 26 вершин. В 8 вершинах (расположенных так же, как вершины куба) сходятся по 3 грани своими тупыми углами; в 6 вершинах (расположенных так же, как вершины октаэдра) сходятся по 4 грани острыми углами, противоположными тупому; в остальных 12 вершинах (расположенных так же, как вершины кубооктаэдра) сходятся по 4 грани острыми углами, соседними с тупым.
Имеет 48 рёбер — 24 «длинных» (вместе образующих нечто вроде «раздутого» остова октаэдра) и 24 «коротких» (образующих «раздутый» остов куба).
Метрические характеристики и углы
Грань дельтоидального икоситетраэдра
Если «короткие» рёбра дельтоидального икоситетраэдра имеют длину , то его «длинные» рёбра имеют длину
Площадь поверхности и объём многогранника при этом выражаются как
Радиус вписанной сферы (касающейся всех граней многогранника в их центрах вписанных окружностей) при этом будет равен
радиус полувписанной сферы (касающейся всех рёбер) —
радиус окружности, вписанной в грань —
бо́льшая диагональ грани (делящая грань на два равнобедренных треугольника) —
меньшая диагональ грани (делящая грань на два равных треугольника) —
Описать около дельтоидального икоситетраэдра сферу — так, чтобы она проходила через все вершины, — невозможно.
Тупой угол грани (между двумя «короткими» сторонами) равен три острых угла грани равны
Двугранный угол при любом ребре одинаков и равен
В природе и культуре
В форме дельтоидального икоситетраэдра встречаются кристаллы анальцима, лейцита, спессартина, андрадита, иногда — граната.
Дельтоидальный икоситетраэдр играет важную роль в рассказе Говарда Лавкрафта «Обитающий во Тьме», где фигурирует под принятым в кристаллографии названием «trapezohedron». В стереометрии словом «трапецоэдр» обозначается другой многогранник.
